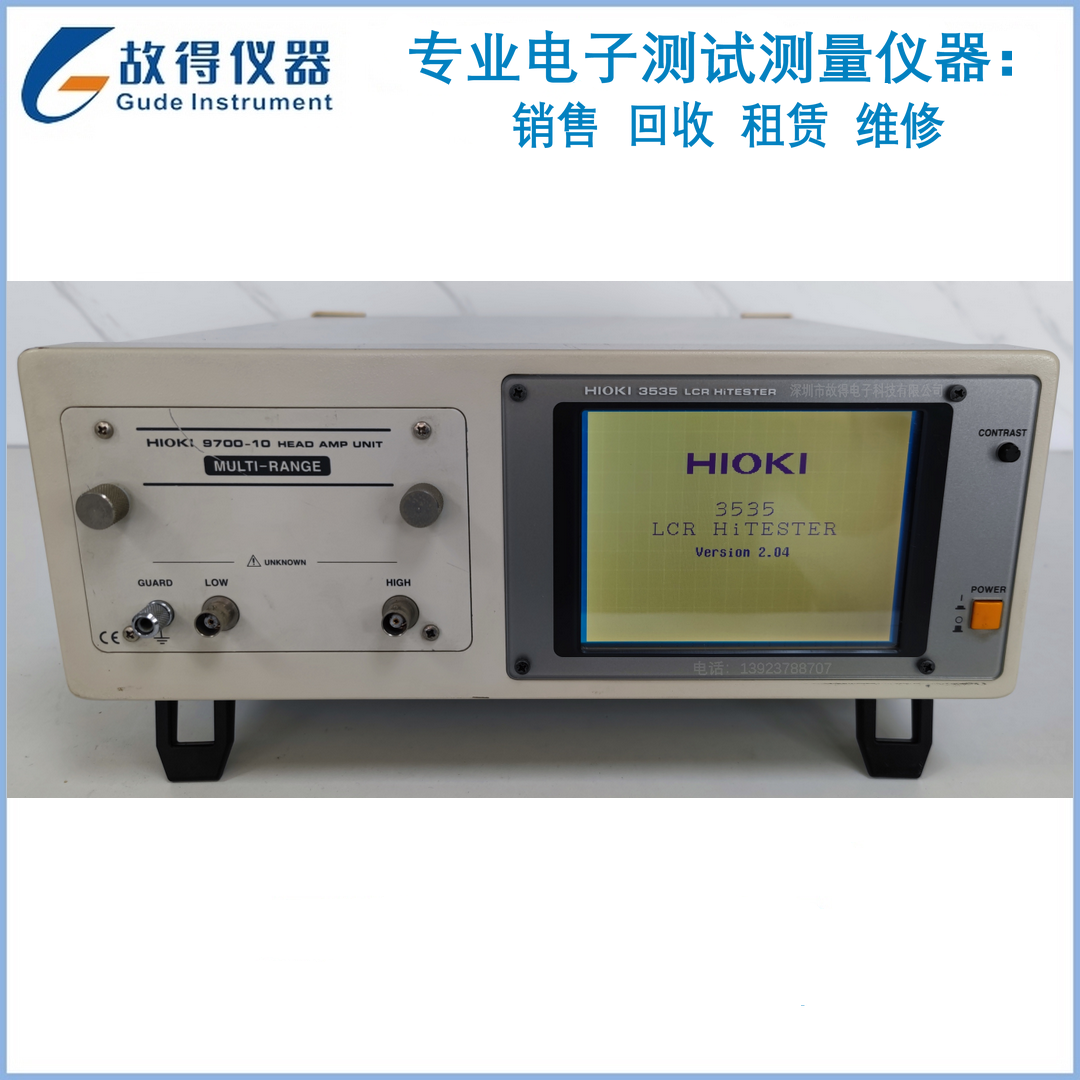

LCR测试仪 HIOKI 3535
日置HIOKI LCR测试仪 高速LCR仪，采样率可高至120MHz
- 100kHz～120MHz的宽频带
- 高速LCR测试（6ms/采样）
- 拆卸式前置放大器可选择
- 为比较标准元件提供补偿的“负载补偿功能
LCR测试仪 3535放大器单元(9700-10)是工厂生产线的选择，为订货的时的固定选件。 (3535与本机不相调的情况下，需要校正)不能单独使用, 测量时需要选择前置放大器单元和测试冶具或探头。LCR测试仪 3535输入用探头/测试夹具，实体不附带。按照测量目的，不同型号有不同的探头/测试夹具选件
基本参数：
测量参数 |Z|，|Y|，Q，Rp，Rs(ESR)，G，X，B，θ，Ls，Lp，Cs，Cp，D(tanδ)
前置放大器
决定的测量量程
前置放大器9700-019700-029700-03
Z和R：100mΩ～1kΩ 500Ω～10kΩ 5kΩ～100kΩ
C：1.33pF～15.9μF 0.133pF～3.18nF 0.1pF～318pF
L：1nH～1.59mH 663nH～15.9mH 6.63μH～159mH
Θ：-180.00°～180.00°
测量频率量程100kHz～120MHz
分辨率设置4位（使用前控制板设置）
100.0kHz～1.000MHz 100Hz幅度
1.000MHz～10.00MHz 1kHz幅度
10.00MHz～100.0MHz 10kHz幅度
100.0MHz～120.0MHz 100kHz幅度
使用GP-IB或RS-232C接口时，分辨率为1Hz。精度最大 ± 0.005%，相对于设置值测量电平开路接口电压（V）和恒压（CV）模式5mV～1V,最大20mA(10.000MHz以下)5mV～500mV,最大10mA（10.01MHz以上）分辨率1mV幅度精度±（5%+5mV）×(2+log f)(f为MHz数)恒流（CC）模式200μA～20mA,最大1V（10.00MHz以下）200μA～10mA,最大0.5V（10.01MHz以上）分辨率10A幅度精度±（10%+50μA）× (2+log f)(f为MHz数)基本精度Z：± 0.5%rdg. θ：± 0.3°输出阻抗50Ω ± 10Ω（100kHz时）监视电压 0.000V～1.000V电流 0.000mA～20.0mA限制电压（设置为CC） 0.005V～1.000V电流(设置为V或CV) 0.20mA～20.00mA平均关，2，4，8，16，32，64触发内置触发器，外置触发器触发延时 0.01s～9.99s；0.01s分辨率比较可得到两组测量参数：百分比，△%，或绝对值设置（△%即显示测量值与标准值的偏差）控制盘存储和调用最多30组屏幕显示测量值和比较器的判断结果显示线数可设置成3，4，或5；根据参数可能有所不同打印拷贝测量值或屏幕显示的要点（需用9442，9593-01和9446）接口GP-IB，RS-232C，EXT.I/O(所有标准)操作环境10～40°C，最大80%rh，无凝结仓储环境-10～55°C，最大80%rh，无凝结供电电源交流100V～240V，50/60Hz，约50VA体积及重量约360宽×130高×360厚（mm）；8.3kg
