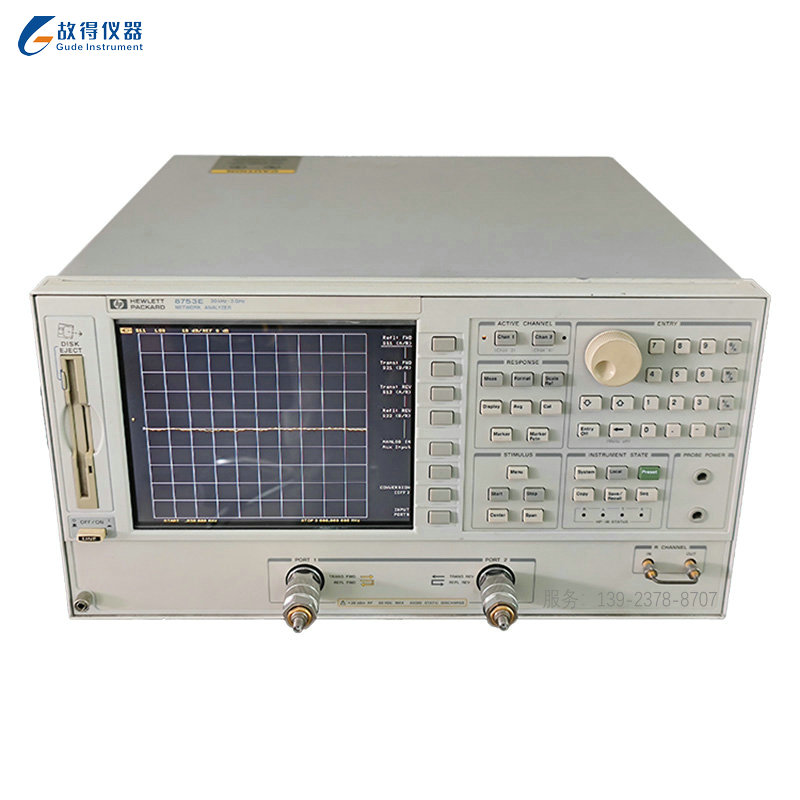

Agilent HP8753E 3GHz/6GHz 矢量网络分析仪
HP 8753E射频网络分析仪为满足研制实验室或生产制造的测试需求。8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。 网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。便于使用的专用功能键能迅速访问各个测量功能。可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。
分享
描述
特性：
- 射频网络分析仪HP8753E频率范围：30kHz~3或6GHz
- 带有固态转换的集成化S参数测试装置
- 达110dB的动态范围
- 快的测量速度和数据传递速率

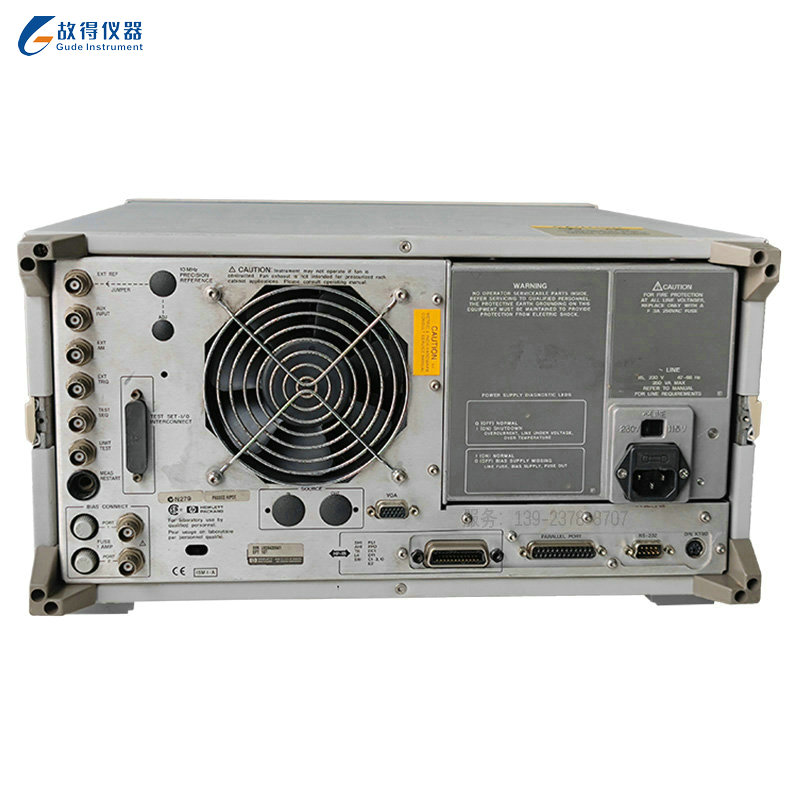

- 大屏幕LCD显示器加上供外部监视器用的VGA输出
- 同时显示所有4个S参数
- 将仪器状态和数据存储/调用到内置软盘驱动器
- 可选用的时域测量和扫描谐波测量
频率特性范围：
- 30kHz~3GHz(标准)
- 30kHz~6GHz(选件006)
- 分辩率：1Hz
- 精度：±10ppm(在25℃±5℃时)
输出特性功率范围：
- －85~+10dBm；
- －85~+8dBm(选件075)
- 分辩率：0.05dB
- 扫描范围：25dB
- 电平精度：±1.0dB(相对于0dBm输出电平)
- 电平线性(30kHz~300kHz典型值) (－15~+5dBm)±0.2dB，(+5~+10dBm)±0.5dB
- 阻抗：50Ω(标准)；75Ω(选件075)
- 二次谐波：在+10dBm处<－25dBc(16MHz~3GHz)
- 三次谐波：在+10dBm处<－25dBc(16MHz~2GHz)
- 非谐波寄生信号(典型值)与混频器有关的非谐波寄生信号：在+10dBm处<－30dBc
技术指标摘要
- 阻抗 50Ω 75Ω
- 方向性 30dB, 0.3MHz ~ 5MHz
- 40dB, 5MHz ~ 2GHz
- 30dB, 2GHz ~ 3GHz
- 20dB, 3GHz ~ 5GHz
- 16dB, 5GHz ~ 6GHz 30dB, 0.3MHz ~ 5MHz
选件：
- Opt 002 谐波测量功能
- Opt 006 6GHz 频率扩展
- Opt 010 时域功能
- Opt 011除去内置测试装置
- Opt 075 75Ω阻抗
- Opt 1D5高稳定度频率基准
结构特性
尺寸：425(宽)mm×222(高)mm×457(长)mm
重量：净重21公斤
